LED osvetlenie sa v posledných rokoch rýchlo rozvíja a má významný potenciál úspory energie. Vďaka neustále sa zlepšujúcej účinnosti, optimalizovanej konštrukcii svietidiel a flexibilnému ovládaniu osvetlenia môžu Svietidlá LED dosiahnuť ideálny svetelný výkon aj pri nižších nákladoch a v rôznych svetelných podmienkach alebo dopravných prostrediach.
Aj keď sa LED diódy čoraz častejšie používajú na trhu s vonkajším osvetlením, ich výhody a zodpovedajúce normy zostávajú nedocenené, čo bráni ich širokému nasadeniu na trhu. Upravidlá uvedené v tomto článku sa zameriavajú na návrh a obstarávanie systémov pouličného osvetlenia a sú určené predovšetkým odborníkom a rozhodovacím pracovníkom na úrovni samosprávy, ktorí sú zodpovední za uvedenie nových alebo modernizovaných zariadení pouličného osvetlenia do prevádzky. Zároveň môžu byť usmernenia užitočné aj pre projektantov a projektantov verejného osvetlenia, výrobcov osvetlenia, dodávateľov projektov a energetických expertov a konzultantov.
Odporúčania v tomto článku do veľkej miery závisia od konkrétneho kontextu a účelu čitateľa. Napríklad odborníci, ktorí už poznajú základy ((svietivosť, oslnenie, CCT, CRI, IP, IK, IEC ochrana, SPD, účinnosť, životnosť, záruka, cena) pouličného osvetlenia LED, môžu preskočiť priamo na kapitolu 3, kde sa nachádzajú konkrétne odporúčania pre kritériá obstarávania. Odborníci, ktorí sú menej oboznámení so základmi, môžu začať kapitolou 2. Táto kapitola obsahuje základné informácie dôležité pre pochopenie noriem obstarávania vrátane hlavných aspektov kvality a účinnosti mestského pouličného osvetlenia a normy EN 13201 atď.
Kvalitatívne kritériá
Nasledujú niektoré metriky používané na kvantifikáciu množstva svetla poskytovaného osvetľovacím systémom a vnímaného ľudským okom. Patria medzi ne: svetelný tok, osvetlenosť, svietivosť a jas.
Svietivosť podľa normy EN13201
Svetelný tok (meraný v lumenoch alebo lm) je celkové množstvo žiarenia vyžarovaného daným svetelným zdrojom, ktoré je viditeľné pre ľudské oko. Keďže ľudské oko je citlivé na rôzne vlnové dĺžky rôznym spôsobom (napr. zelené svetlo je citlivejšie ako červené alebo modré svetlo), svetelný tok vo fotometrii je mierou vnímaného výkonu rôznych svetiel. Líši sa od žiarivého toku, ktorý je upravený tak, aby odrážal rozdielnu citlivosť ľudského oka na rôzne vlnové dĺžky svetla.
Svietivosť (v luxoch alebo lx, 1 lux = 1 lm/m²) predstavuje celkové množstvo svetla, ktoré dopadá na danú osvetlenú plochu. Norma EN13201 stanovuje minimálne normy osvetlenia pre rôzne kategórie ciest. Zvyčajne sa v požiadavkách na jas jazdného pruhu pre motorové vozidlá uvádzajú požiadavky na jas jazdného pruhu pre motorové vozidlá a požiadavky na jas jazdného pruhu pre nemotorové vozidlá (napr. chodníky). Napríklad požiadavky na priemernú svietivosť ciest, ako sú chodníky pre chodcov a cyklistov, sa pohybujú v rozmedzí od 2 do 15 luxov. Odporúčania pre štandardné požiadavky na osvetlenosť a jas sú priamo uvedené v norme EN 13201.
Svietivosť (v kandelách alebo cd, 1 cd = 1 lm/štvorcový radián) vyjadruje priestorové rozloženie svetla, t. j. svetelný tok v danom pevnom uhle od zdroja. V prípade pouličného osvetlenia musí priestorové rozloženie zabezpečiť dostatočné osvetlenie ciest, pouličného mobiliáru a účastníkov cestnej premávky a akékoľvek osvetlenie smerom nahor je často nežiaduce.
Svietivosť (meraná v cd/m²) predstavuje jas osvetľovaného povrchu alebo objektu vnímaný ľudským okom. Jas je fotometrická miera jasu na jednotku plochy pri pohybe svetla v určitom smere. Vzťahuje sa na množstvo svetla pri danom pevnom uhle. Vo všeobecnosti sa minimálna požiadavka na jas pre jazdné pruhy motorových vozidiel pohybuje v rozmedzí 0,3 ~ 2cd/m². Norma EN13201 špecifikuje minimálne požiadavky na svietivosť pre kategórie ciest, ak máte záujem, môžete si opäť pozrieť normu EN13201.

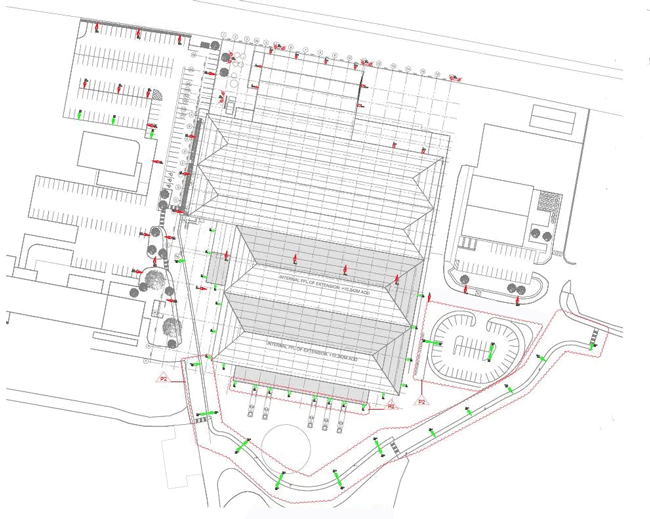

Návrh osvetlenia podľa normy EN13201
Osvetlenie
Oslnenie je nepríjemný vizuálny efekt spôsobený nevhodným rozložením jasu alebo vysokým kontrastom, ktorý núti oko rýchlo sa prispôsobiť. Existujú dva typické účinky oslnenia: vypnutie oslnenia, čo je zníženie citlivosti na kontrast v dôsledku rozptylu svetla v oku. nepríjemné oslnenie, ktoré vyvoláva subjektívny pocit nepohodlia.
Existujú rôzne klasifikácie nepríjemného a rušivého oslnenia, ktoré klasifikujú rôzne úrovne zatienenia. Úrovne tienenia pre nepríjemné oslnenie sú G1 až G6 (pozri tabuľku nižšie) a úrovne tienenia pre nepríjemné oslnenie sú D1 až D6 (pozri tabuľku nižšie).
Triedy indexu oslnenia
Index oslnenia pre nepríjemné oslnenie možno určiť z tabuľky pri kontrole IES LED svetlá. Index nepríjemného oslnenia je I × A-0,5, jednotka cd/m, kde:
.
.
- Napr. svetelná guľa A má priemer 0,5 m a osvetlenosť 60 cd na 1 000 lm holého svetla.
v akomkoľvek smere. Zdanlivá plocha je π × 0,5 × 0,5 / 4 m2 = 0,20 m2 a hodnota indexu oslnenia je 60 × 0,20-0,5 = 134 na 1 000 lm výkonu zdroja svetla. Pri súčasných hodnotách výkonu svetelných zdrojov vedie použitie 50 W LED pouličných svietidiel pre toto konkrétne svietidlo k triede D5.
Svetelné zdroje LED môžu poskytovať veľmi vysoký jas, ktorý môže spôsobovať oslnenie. Z tohto dôvodu sú svietidlá LED zvyčajne vybavené diffusermi na zníženie tohto jasu. Systémy pouličného osvetlenia by mali byť navrhnuté tak, aby sa zabránilo výrazným rozdielom v jase medzi zdrojom svetla a osvetľovanou oblasťou. Takisto neustále sa meniace úrovne svetla môžu spôsobiť únavu očí a malo by sa im predchádzať, najmä na dlhých cestách. Pri simulácii pouličného osvetlenia v mestách sa vo všeobecnosti diskutuje o hodnote TI.
Teplota farieb
Svetelné zdroje zvyčajne vyžarujú svetlo v širokom rozsahu rôznych vlnových dĺžok a všeobecne sa predpokladá, že majú len jednu farbu. Farba tohto svetelného zdroja sa nazýva korelovaná farebná teplota. Korelatívna farebná teplota (CCT) je teplota Planckovho žiariča zodpovedajúca svetelnému zdroju, čo znamená, že referenčná farba Planckovho žiariča zohriateho na určitú teplotu (v Kelvinoch) je najbližšia farbe svetelného zdroja. CCT je definovaná v stupňoch Kelvina; teplé svetlo má teplotu približne 2700 K, prechádza do neutrálnej bielej pri teplote približne 4000 K a do studenej bielej pri teplote 5000 K alebo vyššej. Rôzne európske regióny vykazujú rôzne preferencie pre farbu vnútorného a vonkajšieho osvetlenia. Napríklad "studená biela" (modrá) je obľúbenejšia v krajinách južnej Európy, zatiaľ čo v krajinách strednej a severnej Európy ľudia uprednostňujú teplé biele svetlo. V stredných a severných krajinách preto môže byť svetlo s vysokou teplotou farieb pre ľudí menej prijateľné.
V porovnaní s rôznymi staršími technológiami osvetlenia LED osvetlenie ponúka flexibilitu nastavenia alebo výberu teploty farieb pre rôzne aplikácie. Treba však vziať do úvahy, že teplota farby svetelného zdroja ovplyvňuje energetickú účinnosť osvetľovacieho systému, čo môže mať fyziologické účinky na ľudí a zvieratá. Chladné biele svetlo s vysokou teplotou farby poskytuje vyššiu úroveň energetickej účinnosti osvetľovacieho systému. Na druhej strane, vysoká intenzita modrého svetla v studených bielych svetelných zdrojoch môže tiež spôsobiť zdravotné a bezpečnostné problémy, ktoré je potrebné zvážiť. Výskum ukázal, že biele svetlo podporuje vnímanie ľudského oka účinnejšie ako žlté svetlo, a preto sa zdá byť jasnejšie. Preto sa v zložitých dopravných situáciách zahŕňajúcich rôzne typy účastníkov cestnej premávky (napr. autá, cyklisti, chodci) zvyčajne uprednostňuje biele svetlo (napr. 4 000 K). Naopak, na väčších plochách môžu byť vhodnejšie nižšie, teplejšie teploty farieb.
Stálosť farieb
Na určenie farebnej rovnomernosti konkrétneho typu svetelného zdroja možno okrem korelačnej teploty farieb použiť aj tzv. farebnú rovnomernosť. chromatickosť, konkrétne súradnice farby v spektre. Rozdiely vo farbe svetla z radu svetelných zdrojov alebo za určitý časový úsek sú reprezentované takzvanou MacAdamovou elipsou. Farebnú stálosť konkrétneho typu lampy alebo svietidla možno reprezentovať veľkosťou MacAdamovej elipsy. Zvyčajne sa rozlišujú tri, päť a sedem stupňov. Trojstupňové LED sú farebne stálejšie ako päťstupňové alebo sedemstupňové LED. V súčasnosti je minimálnou požiadavkou päťstupňová McAdamova elipsa, hoci niektoré projekty vyžadujú trojstupňové LED.
Zmenu farby v čase možno špecifikovať a vyhodnotiť pomocou farebných súradníc a MacAdamových elips. Farebná stálosť je pri LED osvetlení obzvlášť dôležitá, pretože starnúce LED moduly môžu meniť svoju farebnú teplotu a farebné súradnice. Problémy so zachovaním farieb môžu byť spôsobené degradáciou materiálu, kontamináciou alebo inými typmi degradácie systému použitého pre obal alebo šošovku LED. Vyššia prevádzková teplota, vyšší prevádzkový prúd a zmena farby optických materiálov spôsobená
Vyššia prevádzková teplota, vyšší prevádzkový prúd a zmena farby optických materiálov môžu byť priamou príčinou.
Index podania farieb
CRI je kvantitatívna miera schopnosti zdroja svetla verne zobraziť farby rôznych objektov v porovnaní s prirodzenými alebo štandardnými zdrojmi svetla. Svetelné zdroje s rovnakou farebnou teplotou sa môžu výrazne líšiť v tom, ako reprezentujú farby osvetlených povrchov a predmetov. Preto farebná teplota a schopnosť podania farieb svetelného zdroja nie je pojem, nezávisí od farebnej teploty svetelného zdroja, ale od spektrálnej vlnovej dĺžky vyžarovanej svetelným zdrojom. Svetelný zdroj, ktorý vyžaruje celé spektrum vlnových dĺžok, môže veľmi prirodzene zobraziť všetky farebné variácie osvetľovaných objektov. Svetelné zdroje, ktoré vyžarujú len vybrané farby, podporujú len zobrazenie týchto konkrétnych farieb.
Schopnosť svetelného zdroja zobrazovať farby sa kvantifikuje v laboratórnych podmienkach s ôsmimi špecifikovanými štandardnými farbami. Podanie farieb sa vyjadruje indexom podania farieb (CRI, pričom maximálny index je 100). Na dobré rozpoznanie tváre je vhodný systém osvetlenia s indexom podania farieb 80 alebo vyšším. Index podania farieb LED žiaroviek je zvyčajne 80 alebo vyšší. Na ulice s jednoduchými aplikáciami zvyčajne postačuje index podania farieb Ra>70. Pri zložitejšom použití a v zložitejších svetelných situáciách je žiaduce dosiahnuť hodnotu Ra>80.
Svetelné znečistenie
Tmavé svetlo môže mať škodlivé účinky na ľudí a zvieratá vrátane nežiaduceho prenosu svetla do vonkajšieho prostredia alebo svetelného znečistenia. V prípade ľudí medzi tieto účinky patrí nadmerné osvetlenie nočnej oblohy v mestách a ich okolí a poruchy spánku spôsobené nevhodne umiestneným vonkajším osvetlením v obytných oblastiach. Na druhej strane zvieratá používajú prirodzené zdroje svetla ako navigačný nástroj, takže umelé svetlo ich môže zmiasť alebo vystrašiť, čo následne ovplyvňuje navigáciu, fyziológiu a reprodukciu. Štúdie ukázali, že pouličné osvetlenie LED priťahuje menej hmyzu ako iné technológie, pričom "teplé biele" LED (farebná teplota 3 000 K) priťahujú výrazne menej hmyzu ako "studené biele" LED (farebná teplota 6 000 K).
Svietidlo, ktoré osvetľuje osvetľovaný priestor. Na dosiahnutie optimálneho rozloženia svetla sú vhodné najmä smerové svetelné zdroje v kombinácii s LED diódami. Vyžarovanie svetla nad svetelným zdrojom nie je vo všeobecnosti žiaduce.
Svetlo vyžarované svietidlom smerom nahor sa kvantifikuje pomerom svetelného toku smerom nahor (ULOR alebo skrátene RULO):
.
- Svetelný tok smerom nahor / celkový svetelný tok svetelného zdroja.
ULOR bol v súčasnosti nahradený BUG. Hodnotenie BUG je založené na pomere svetelných tokov LED žiaroviek pri troch hlavných pevných uhloch, a to svetla dopredu, svetla dozadu a svetla nahor. Ide o svetlá pred svetlom LED, za svetlom LED a nad svetlom LED. Tieto pevné uhly sú súčasťou celého pevného uhla 4π okolo svietidla, tieto hlavné pevné uhly sa ďalej delia na 10 vedľajších pevných uhlov. Výpočtom pomeru S lúmenov obsiahnutých v týchto vedľajších pevných uhloch môžeme získať hodnotenie BUG. Na nasledujúcom obrázku sú vizuálne znázornené rôzne svietidlá a ich vlastnosti.
Bezpečnostné kritériá
Svietidlá pouličného osvetlenia musia byť chránené proti cudzím látkam (pevným a kvapalným), mechanickým nárazom a kolísaniu napätia, aby sa zabezpečila ich trvalá normálna prevádzka. Na tento účel sa zvyčajne špecifikujú požiadavky na ochranu proti vniknutiu, ochranu proti prepätiu a prepäťovú ochranu.
Ochrana proti vniknutiu
Klasifikácia ochrany proti vniknutiu (IP) je ochrana proti vplyvom prostredia, ktorú poskytuje kryt podľa smernice Európskeho výboru pre normalizáciu elektroniky (ECE) EN60529. Ekvivalentná európska norma je IEC 60529. Je špecifikovaná aj vo všeobecnej norme pre LED lampy a svietidlá EN/IEC60598-1. Stupeň krytia IP má zvyčajne dve číslice:
.
- Prvé číslo znamená: ochrana proti pevným časticiam, ochrana svietidla pred pevnými predmetmi alebo materiálmi
.
- Druhé číslo: ochrana pred kvapalinami, chráni svietidlá pred účinkami kvapalín (voda, para) atď
.
Stupeň ochrany IP je pre LED osvetlenie veľmi dôležitý. V prípade pouličných svietidiel LED, keďže sa používajú vo vonkajšom prostredí, obsahujú diaľnice, parkoviská, námestia atď. Bežní zákazníci budú vyžadovať protokoly o skúškach IP66, aby sa zabezpečila dostatočná odolnosť svietidiel voči prachu, časticiam a zlému počasiu.
Faktor nárazu
Hodnota IK alebo "ochrana proti nárazu" (K pochádza z anglického "kinetická energia", aby sa odlíšila od hodnotenia IP) je definovaná v medzinárodných normách a predstavuje úroveň odolnosti elektrického krytu voči mechanickým nárazom. Kód IK pre odolnosť svietidiel voči mechanickým nárazom je definovaný v norme IEC 62262.
Podobné normy sú uvedené aj v normách EN/IEC60068-2-75 a EN/IEC 60598. Verejné LED svietidlá s klasifikáciou IK majú rozsah od IK00 do IK10 a sú chránené proti nárazu 0 až 20 joulov. Keďže vonkajšie svietidlá môžu byť pri silnom vetre zasiahnuté uvoľnenými konármi alebo inými úlomkami, alebo dokonca priamo poškodené, odporúča sa, aby svietidlá mali aspoň IK08.</p
Elektrická ochrana (IEC)
Elektrická ochrana zabezpečuje dostatočnú izoláciu komponentov v prípade poruchy. IEC (Medzinárodná elektrotechnická komisia) je medzinárodná organizácia, ktorá formuluje bezpečnostné normy pre oblasť elektrotechniky. Sformulovala príslušné normy. Viac poznáme triedy I a II, ktoré sa týkajú vnútornej konštrukcie a elektrickej izolácie svietidiel alebo napájacích zdrojov. IEC vypracovala tieto normy na ochranu používateľov pred úrazom elektrickým prúdom. Nasledujú požiadavky na normy tried I a II:
- Ochrana pred úrazom elektrickým prúdom pre výrobky triedy I nespočíva len v základnej izolácii, ale zahŕňa aj úpravu uzemnenia.
- .
Trieda II je založená na norme IEC alebo ekvivalentnej norme, týka sa najmä izolačnej štruktúry výrobku proti úrazu elektrickým prúdom alebo typu izolácie, vzťahuje sa na ochranu výrobku proti úrazu elektrickým prúdom, ktorá nespočíva len v základnej izolácii, ale zahŕňa aj dodatočné bezpečnostné opatrenia (dvojitá izolácia) na zabránenie vzniku kontaktu s poškodenými živými časťami.
Napäťová ochrana
Prechodné prepätia (napätia vyššie ako štandardné konštrukčné napätie, trvajúce mikrosekundy až milisekundy) môžu spôsobiť poškodenie napájacích zdrojov LED, modulov LED a ovládacích prvkov. Ich odolnosť voči týmto výkyvom sa meria stupňom prepäťovej ochrany.
Aj keď norma EN 61547 stanovuje minimálnu normu pre prepäťovú ochranu LED osvetlenia, uvádza len 0,5 kV (nulový bod na zem), čo zjavne nepostačuje pre vážnejšie situácie, ako je napríklad úder blesku. Z tohto dôvodu bola v norme EN61643 vytvorená zodpovedajúca norma pre zariadenia na ochranu pred prepätím, takže mnohé projekty pouličného osvetlenia sa odvolávajú na túto normu a vyžadujú ochranu pred prepätím dosahujúcu 10 kV alebo viac.
Odolnosť voči korózii
Ak sa vonkajšie LED svietidlá používajú na vonkajšie aplikácie, strana projektu bude vyžadovať, aby sa dokázali prispôsobiť nepriaznivým poveternostným podmienkam. Uličné LED svietidlá, ktoré sú odolné voči korózii, znamenajú lepšiu použiteľnosť v drsných atmosférických prostrediach, ako sú morské pobrežia a doky. Ako teda môžeme zvýšiť odolnosť LED pouličných svietidiel voči korózii? Najprv musíme pochopiť princíp korózie. Korózia je elektrochemický proces, pri ktorom sa kovy a zliatiny menia na hlavné oxidy, hydroxidy a vodné soli. Keď sa teda stretnú lampy (zvyčajne zliatiny hliníka), soli a voda, nastane elektrochemická reakcia. Jedným z najjednoduchších a najlacnejších spôsobov, ako zabrániť korózii, je použitie bariérových náterov (elektroforetických aj striekaných), ktoré zabránia vystaveniu kovových častí soľnej hmle. LED svietidlá ošetrené vhodnými postupmi majú vo všeobecnosti silnú antikoróznu schopnosť a môžu prejsť skúškou soľnou hmlou podľa ISO9007/ASTM B117 a ďalších príslušných noriem.
Kritériá účinnosti
Svietidlá LED dosahujú v porovnaní s väčšinou ostatných technológií veľmi vysokú energetickú účinnosť (lúmen na watt výkonu). V súčasnosti môžu LED svetlá ušetriť 40 % až 60 % energie v porovnaní s tradičnými technológiami osvetlenia. Pri použití inteligentného riadiaceho systému môže úspora energie dosiahnuť viac ako 75 %. Všeobecne platí, že čím vyššia je účinnosť svietidla, tým nižší je príkon svietidla potrebný na osvetlenie vozovky, čím je energeticky efektívnejšie. Účinnosť svietidla však ovplyvňuje priestorové rozloženie svetla (svietivosť), stav vozovky a geometrické usporiadanie pouličného osvetlenia. V niektorých prípadoch je pravdepodobné, že svietidlá s vysokou účinnosťou budú vyžadovať vyšší príkon ako svietidlá s nízkou účinnosťou. Na posúdenie energetickej účinnosti na úrovni cestného systému bol ako vhodný ukazovateľ vyvinutý index hustoty výkonu (PDI). V súlade s tým môže index ročnej spotreby energie (AECI) lepšie vyjadrovať celkovú energetickú účinnosť a ročnú spotrebu energie. Týmito bodmi sa musí zaoberať aj účastník projektu (uchádzač) a výrobca.
Životnosť
Hlavnou výhodou LED svetiel je ich dlhá životnosť. Používanie LED žiaroviek v posledných desaťročiach tiež dokazuje, že LED diódy sú v tomto ohľade skutočne lepšie ako tradičné žiarovky. Faktory, ktoré ovplyvňujú životnosť LED svetiel, sú komplexné a zahŕňajú elektrické a tepelné prevádzkové údaje, teplotu okolia a ďalšie parametre. Vo všeobecnosti sa životnosť vypočítava na základe času udržania svetelného toku LED a času udržania svetelného toku pri použití LED. Správy používané na odhad životnosti zahŕňajú LM-80, ISTMT a TM21 a životnosť sa zvyčajne počíta s výsledkom L70. Okrem toho sa ako základ pre odhad životnosti svetelných zdrojov používa aj správa o LED LxxByy a správa o napájacom zdroji MTBF. Životnosť LED svetelných zdrojov je zvyčajne vyššia ako 50 000 hodín.
Riadiaci systém
Smart Control je dynamický systém riadenia pouličného osvetlenia, ktorý nám umožňuje maximálnu kontrolu nad pouličným osvetlením v reálnom čase. Na jednej strane môže ovládať svietidlá v skupinách alebo jednotlivo a realizovať tak spínanie a stmievanie svietidiel. Na druhej strane môže centrálny riadiaci server zhromažďovať aj informácie o stave svietidiel (napr. parametre ako poruchy, spotreba energie, teplota, napätie a prúd). Zároveň je možné podľa potreby meniť programovanie svietidiel pre lepšie a efektívnejšie riadenie projektu. Zvyčajne si nič z toho nevyžaduje zmeny fyzického hardvéru, iba zmeny vstavaného programovania svietidla alebo riadenia v reálnom čase.
Kritériá na uvedenie projektu mestského pouličného osvetlenia do prevádzky
Povinné požiadavky
Svietivosť a oslnenie
Norma EN13201 obsahuje jasné predpisy týkajúce sa požiadaviek na osvetlenie rôznych ciest. Normy M1 až M6 sa bežne používajú pre jazdné pruhy pre motorové vozidlá. Stanovuje sa v nich, ktorá norma (svietivosť) by sa mala prijať pre rôzne podmienky na ceste (rýchlosť, intenzita dopravy, zloženie dopravy, rozdelenie jazdných pruhov, hustota križovatiek, zaparkované vozidlá, jas okolia atď. Pre chodníky a jazdné pruhy pre nemotorové vozidlá sa bežne používajú normy P1 až P6, ktoré stanovujú najmä požiadavky na osvetlenie cesty podľa návrhovej rýchlosti, intenzity používania, zloženia dopravy, zaparkovaných vozidiel, jasu okolia a rozpoznávania tváre. LEDsviti.sk sa domnieva, že návrhy ciest by mali v prvom rade spĺňať požiadavky projektantov a užívateľov ciest na úroveň osvetlenia. Uchádzač musí poskytnúť primeranú simuláciu osvetlenia a IES svietidiel, aby preukázal, že dodané svietidlá sú vhodné pre podmienky cesty v projekte. V súčasnosti sa však v mnohých projektoch uvádza len príkon a svetelná účinnosť svietidiel, čo podľa nášho názoru nie je komplexné.
Norma EN13201 jasne vysvetľuje oslnenie osôb so zdravotným postihnutím a oslnenie osôb s prekážkami, ktoré zodpovedá dvom úrovniam vrátane triedy G a triedy D. Norma EN13201 zároveň špecifikuje hodnotu TI pri simulácii osvetlenia. Hodnota TI v simulácii osvetlenia musí byť v súlade s príslušnou normou. Trieda G a trieda D sa môžu vyžadovať podmienečne, ale len ako bonusová položka. Vzhľadom na rozdielny príkon svietidla, krivku rozloženia svetla, uhol inštalácie a konštrukciu svietidla sa jeho trieda G a trieda D budú líšiť.
CCT a CRI
Projekty pouličného osvetlenia majú vo všeobecnosti požiadavky na CCT a CRI. LEDsviti.cz sa domnieva, že tieto dva body nie sú pre väčšinu dodávateľov zložité a stačí, aby splnili požiadavky projektu. Medzi dva body, ktoré si treba všimnúť, patria:
.
- 1. V prípade CCT sa chceme zamerať na preferencie CCT v jednotlivých regiónoch/krajinách. Ako bolo uvedené v predchádzajúcej kapitole, v niektorých krajinách južnej Európy, Južnej Ameriky a Afriky je obľúbenejšie "studené biele svetlo", zatiaľ čo v krajinách strednej a severnej Európy ľudia uprednostňujú teplé biele svetlo. Stojí za zmienku, že čoraz viac projektov v súčasnosti požaduje teplé biele svetlo (pod 3 000 K), pretože príslušné výskumy ukazujú, že má menší fyziologický vplyv na ľudí a rastliny.
- 2. Pokiaľ ide o CRI, pri simulácii pouličného osvetlenia je podľa spoločnosti LEDsviti CRI70 dostatočný, ale ak sú podmienky na ceste naozaj zložité, možno zvýšiť CRI80, aby účastníci cestnej premávky mohli lepšie posúdiť podmienky na ceste vrátane prekážok, pohybu chodcov a rozpoznávania tváre na lepšiu reakciu.
IP a IK
Kvalitu a svetelný tok svietidla ovplyvňujú nečistoty a voda, ktoré sa dostanú do svietidla. Svietidlá s krytím IP a IK poskytujú primeranú ochranu proti vniknutiu vody a nárazom. LEDsviti.sk sa domnieva, že mestské pouličné osvetlenie by malo spĺňať najzákladnejšie požiadavky na ochranu IP65 a IK08, aby sa svietidlá mohli prispôsobiť bežným cestným a typickým poveternostným podmienkam. V prípade obzvlášť nepriaznivých poveternostných podmienok (napr. vietor a piesok) možno stupeň ochrany zvýšiť na IP66 alebo vyšší. Pri osvetlení vonkajších štadiónov sa môže vyžadovať stupeň IK09 alebo IK10, pretože svietidlo je chránené proti nárazom rýchlo sa pohybujúcich lôpt.
Ochrana IEC
Elektrická ochrana zabezpečuje dostatočnú izoláciu komponentov v prípade poruchy, aby sa zabránilo neprijateľnému riziku zranenia osôb,
Elektrina je vo svojej podstate nebezpečná a elektrické zariadenia sú vo svojej podstate nebezpečné. Preto sa pri niektorých projektoch vyžadujú dve vrstvy izolácie na zabezpečenie ochrany, aby sa zabránilo kontaktu používateľov s chybnými časťami pod napätím. Trieda ochrany II je pomerne bežná, preto ZGSM za určitých podmienok odporúča používať štandardné lampy a svietidlá triedy II.
SPD
Ochrana pred bleskom musí zabezpečiť, aby prechodné napätie nespôsobilo poškodenie zariadení, objektov alebo koncových zariadení. Preto bleskozvod plní predovšetkým dve úlohy: obmedzuje veľkosť prepätia tak, aby nebola prekročená dielektrická pevnosť zariadenia. Obmedzuje prepäťové prúdy spojené s prepätím. Zvyčajne by zariadenie malo mať 10kv prepäťovú ochranu, ktorá dokáže ochrániť väčšinu svietidiel pred prepätím. Ak sa v oblasti, kde sú svietidlá umiestnené, vyskytuje veľa bleskov, LEDsviti.sk uvádza, že možno zvážiť prechod na zariadenie prepäťovej ochrany 20kv, aby sa zabezpečilo, že svietidlá lepšie odolávajú poškodeniu svietidiel v dôsledku prepätia.
Odolnosť proti korózii
Vzhľadom na to, že svietidlá majú zvyčajne povrchovú úpravu a sú vystavené nepriaznivým poveternostným podmienkam (vrátane kyslých dažďov a určitého stupňa prostredia so slanou hmlou), nemyslíme si, že by povrch svietidiel potreboval špeciálnu úpravu pre všeobecné projekty. Ak sa váš projekt nachádza pri mori (interiérové svietidlá, napríklad v potravinárskych závodoch), LEDsviti.sk sa domnieva, že povrch svietidiel si vyžaduje špeciálnu úpravu vrátane elektroforetického fosfátovania a elektrostatického striekania špeciálnych náterov. To môže zabezpečiť, že svietidlo bude mať kompletnú štruktúru v nepriaznivom počasí, ochráni normálnu prevádzku elektronických komponentov vo vnútri svietidla a potom umožní, aby svietidlo slúžilo projektom pouličného osvetlenia s lepším výkonom.
Efektívnosť a spotreba energie
V porovnaní s tradičnými LED svietidlami dokážu LED pouličné svietidlá a LED stĺpové svietidlá ušetriť viac ako 40 % spotreby elektrickej energie. V záujme ochrany zhoršujúceho sa ekologického prostredia našej Zeme je LED dobrou voľbou. Základným dôvodom je, že svetelná účinnosť LED je vyššia ako účinnosť tradičných svetiel, ale ako dosiahnuť, aby naše pouličné LED svetlá boli energeticky účinnejšie?
Najprv sa musíme pozrieť na svetelnú účinnosť svietidiel. Vo všeobecnosti platí, že svietidlá s vysokou svetelnou účinnosťou získajú vyššie hodnotenie v ponukových projektoch. LEDsviti.sk sa domnieva, že je správne zamerať sa na svetelnú účinnosť, ale venovať pozornosť aj príkonu svietidiel. Dôvodom je, že hoci niektoré svetelné zdroje majú vysokú svetelnú účinnosť, ich neproporcionálne rozloženie svetla (šošovka) nemusí nevyhnutne dosahovať primeraný svetelný efekt. Napríklad pri dvoch simuláciách pouličného osvetlenia sa používajú 20W výbojky. Svetelná účinnosť svietidiel v simulácii vpravo je 140 lm/w. Hoci svetelný účinok na ľavom obrázku je 130 lm/w, je vidieť, že svetelný účinok je jednoznačne lepší. V tomto prípade, aby sa dosiahol efekt na obrázku vľavo, je potrebné zvýšiť príkon svetelných zdrojov na obrázku vpravo, takže ich konkurencieschopnosť je slabšia.</p

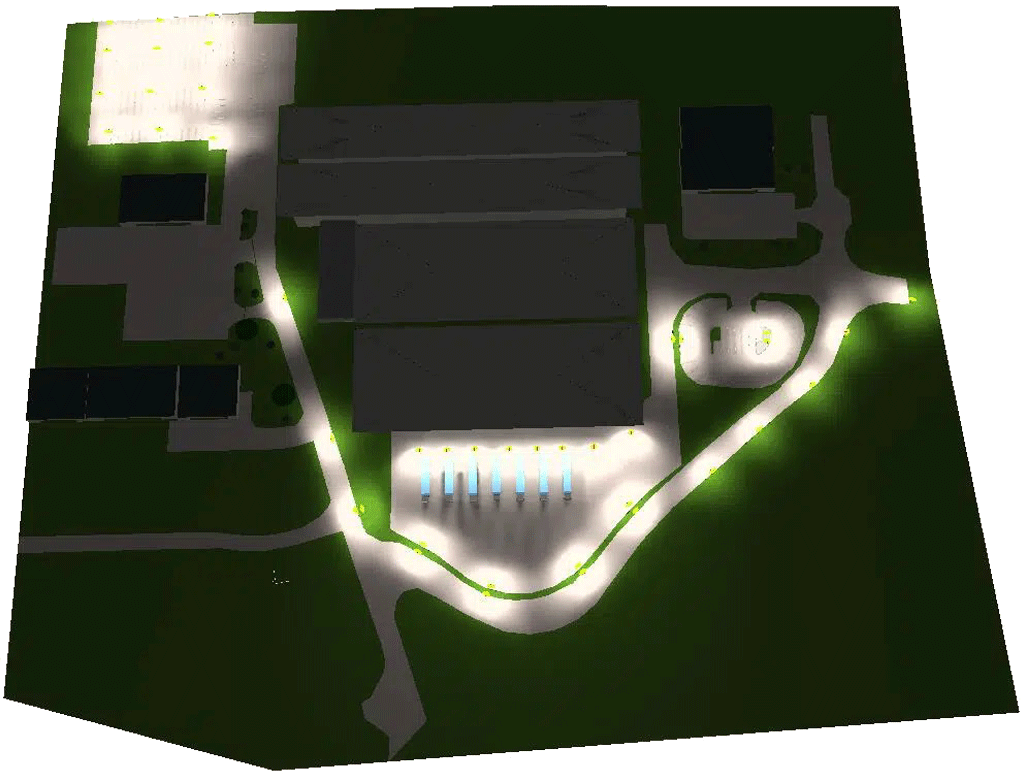

Rozloženie svetla pouličného osvetlenia
Životnosť
Životnosť LED žiaroviek sa navrhuje 50 000 až 100 000 hodín, prípadne aj viac (vypočítané podľa L70). Zvyčajne majú dlhšiu životnosť (približne 3 až 6-krát) ako väčšina vysokotlakových sodíkových výbojok, halogenidových výbojok alebo výbojok s vysokou intenzitou (tradičné pouličné lampy). Tak ako všetky svetelné zdroje, aj LED svetelné zdroje sa časom stávajú menej účinnými pri premene elektrickej energie na svetelnú, ale ako tento proces spomaliť, je otázkou znalostí. Spoločnosť LEDsviti.sk sa domnieva, že kľúčové sú tri body:
.
- 1. Odvádzanie tepla zo svetelných zdrojov
.
- 2. 2.
- 3.
Tieto tri faktory majú väčší vplyv na životnosť LED. Okrem toho je veľmi dôležitá aj kvalita napájania LED (vypočítaná podľa MTBF). Dlhá životnosť znamená, že svietidlo môže slúžiť vášmu projektu dlhšie obdobie, preto sa odporúča používať L70 a MTBF ako body na ocenenie.
Záruka
Záruka znamená, že predajca sa rozhodne podľa svojho uváženia vrátiť vám kúpnu cenu svietidla LED, opraviť alebo vymeniť svietidlo LED, ak predajca zistí, že svietidlo LED je chybné. V prípade projektov mestského pouličného osvetlenia je projektový cyklus dlhší. Ak strana projektu poskytuje záruku, znamená to poskytnutie záruky vlastníkovi. V súčasnosti väčšina projektov poskytuje záruku na kvalitu výrobku na 5 až 10 rokov, aby sa zabezpečilo, že svietidlá budú môcť tak dlho slúžiť projektu a aby sa zabezpečili práva a záujmy vlastníkov a používateľov.
Cena
Cena zahŕňa náklady na inštaláciu, spotrebu energie a údržbu svietidiel. LEDsviti.sk sa domnieva, že cena rozhodne neznamená, že čím nižšia, tým lepšia. "Dostaneš to, za čo si zaplatíš" sa nikdy nezmení, preto by sme sa mali snažiť vyberať pouličné svietidlá s vysokým nákladovým výkonom. Pri vysokom nákladovom výkone musíme brať do úvahy už spomínanú svetelnú účinnosť, životnosť a záruku. Samozrejme, musíme brať do úvahy aj požiadavky na údržbu a cenu samotného svietidla. Je potrebné komplexne zvážiť výber pouličných svietidiel vhodných pre váš projekt. Ak vás zaujíma cena pouličného osvetlenia LED, môžete nás kontaktovať.
Súhrn
Dúfame, že prostredníctvom tohto článku každý nejakým spôsobom pochopil svietivosť, oslnenie, CCT, CRI, IP, IK, IEC ochranu, SPD, účinnosť, životnosť, záruku, cenu pouličného osvetlenia vrátane dôležitosti a významu týchto faktorov a ich výberu v projektoch pouličného osvetlenia.
Parametrov LED svietidiel je samozrejme oveľa viac. Veľmi dôležitými faktormi sú LED svetelný zdroj, LED napájanie, konštrukcia svietidla a certifikácia. Tento článok píšeme len preto, aby všetci (účastníci projektu, nákupcovia a dodávatelia) vedeli, že máme veľa obáv a že práve na tieto faktory sa treba zamerať. Nakoniec sme tiež presvedčení, že trh s LED má stále veľký potenciál. Ak teda máte plány na modernizáciu alebo výmenu verejného osvetlenia alebo akékoľvek iné obavy, stačí nás kontaktovať. Radi s vami všetko prediskutujeme a pomôžeme vám. Nie je nič jednoduchšie ako napísať na info@ledsviti.sk.
